Maillons et sentinelle

Requis

Tu dois savoir refaire les exercices sur la création et l'utilisation de classes en POO sans regarder le corrigé, et savoir ce qu'est l'héritage.

Rappel d'ouverture (5 minutes, de mémoire, cahier fermé)

  1. En Python, a = [1, 42, 312] et b = [1, 42, 312]. Que vaut a is b ? Que vaut a == b ? Écris pourquoi, une raison pour chacun.
  2. On écrit maintenant b = a, puis b.append(3). Que vaut a ?
  3. Quel est le coût de pop(0) sur une liste Python, et pourquoi ?
Correction

  1. a is b vaut False, et a == b vaut True.

    is demande « est-ce le même objet », et la réponse est non : chaque [...] fabrique une liste neuve, il y en a donc deux. == demande « ont-ils la même valeur », et la réponse est oui, case par case.

    Même contenu, deux objets : c'est tout l'écart entre les deux questions.

  2. a vaut [1, 42, 312, 3]. b = a ne copie rien, les deux noms désignent le même objet, et cette fois a is b vaut True.

  3. O(n), parce que retirer la première case oblige à décaler toutes les autres d'un cran.

Ces trois réponses sont exactement ce dont ce chapitre a besoin. Garde-les sous la main.

1 Ce qu'on fabrique

Tu as déjà implémenté une liste deux fois, en Gleam où elle était Vide ou Cons(tête, queue), puis en Python avec le même découpage. C'est la troisième, et le changement est complet : une liste devient une chaîne d'objets, chacun gardant une référence vers le suivant.

Gleam Python fonctionnel Ici
Vide tuple[()] une sentinelle, un maillon sans donnée
Cons(tête, queue) tuple[T, Liste[T]] un maillon, une donnée et une flèche vers le suivant

Ce chapitre ne cherche pas à te faire apprendre Java. Ce que tu connais en Python est suffisant pour que tu ne sois pas perdu. Il cherche deux choses : voir comment une collection est faite de l'intérieur, et savoir ce que chaque opération coûte.

Il tient sur deux pages. Celle-ci construit la brique, le maillon. La suivante en fait une liste.

Cette page-ci te fait écrire quatre fichiers, dans un répertoire java/listes/ de ton dépôt.

java/
  listes/
    Maillon.java        la brique, à compléter
    Sentinelle.java     la fin de la chaîne, donnée
    Dessin.java         l'outil qui dessine, donné
    MaillonTest.java    les tests, donnés au fur et à mesure

L'atelier Java, à faire une fois avant de commencer

Java s'installe avec nsi install openjdk, plus deux extensions VSCode, et rien de ce chapitre ne se lance en ligne de commande. Tout est sur la page Java, l'atelier, à faire une fois pour toutes avant d'aller plus loin.

Deux choses à y lire pour comprendre cette page-ci : le tableau des correspondances entre Python et Java, une dizaine de lignes, et la façon de lancer les tests.

Pourquoi Java : tout y est déclaré avec son type, et == y compare toujours des références. Ce que Python laisse implicite, Java l'écrit, ce qui est utile sur un chapitre dont l'objet d'étude est la flèche entre deux objets.

== ne compare pas ce que tu crois

En Java, == et != comparent toujours des références : c'est le is de Python, jamais le == de Python. Pour comparer deux données, il faut écrire a.equals(b).

L'essentiel de ce chapitre consiste à comparer des références, donc == sera presque toujours le bon choix. L'exception arrive sur la page suivante, et elle y est signalée.

2 Le maillon

Un maillon porte deux choses, et deux seulement :

  • une donnée, celle qu'on range dans la collection
  • une flèche vers le maillon suivant.

C'est tout. Il n'a pas d'indice, il ne sait pas combien de maillons le suivent, et il ne sait pas qui le précède. Il ne connaît que son voisin de droite.

Crée Maillon.java et mets-y ceci. C'est la classe complète pour l'instant : un attribut, un attribut, un constructeur.

/** Un maillon d'une chaîne : une donnée, et une référence vers le maillon suivant. */
class Maillon<T> {

    /** La donnée portée par ce maillon. */
    T data;

    /** Le maillon suivant. */
    Maillon<T> suivant;

    /** Crée un maillon portant une donnée et pointant sur suivant. */
    Maillon(T data, Maillon<T> suivant) {
        this.data = data;
        this.suivant = suivant;
    }
}

Le <T> est le [T] de Python : un maillon peut porter n'importe quoi, un entier, une chaîne de caractères, un élève, et le type choisi vaut pour toute la chaîne.

3 Dessiner un maillon, puis une chaîne

Tu vas passer ce chapitre à déplacer des flèches, et tu ne les verras pas à l'écran. Le crayon est donc le premier outil, avant l'éditeur. Il tient en trois règles.

  1. Un objet, un rond. La donnée s'écrit dedans.
  2. Un suivant, une flèche. Elle part du rond et arrive sur un autre rond. Chaque rond a une seule flèche qui en part, puisqu'un maillon n'a qu'un suivant.
  3. Un nom n'est pas un objet, c'est une flèche. m1, this, ref ne sont pas des ronds : ce sont des étiquettes posées à côté d'une flèche qui désigne un rond. Écris-les à l'extérieur, et en rouge si tu peux.

Voilà un maillon seul, nommé m, qui porte 2 et pointe sur un maillon qui porte 3.

graph LR
  m1["2"] --> m2["3"]

Le nom m ne se dessine pas en rond : il s'écrit à gauche du premier rond, avec une petite flèche vers lui, et en rouge. Tu verras exactement cette convention sur l'image de la section 6.

Dessiner une chaîne (obligatoire)

Sur ton cahier, dessine la chaîne de trois maillons qui portent 2, puis 3, puis 4, et nomme m1 le premier.

Réponds ensuite à ces deux questions, par écrit :

  • combien de flèches as-tu tracées entre des ronds ?
  • vers quoi pointe le troisième maillon ?
Correction
graph LR
  m1["2"] --> m2["3"] --> m3["4"]

Deux flèches entre des ronds, pour trois maillons. Celle qui porte le nom m1, à gauche, ne compte pas : ce n'est pas un suivant.

Et la deuxième question n'a pas de réponse pour l'instant : le dernier maillon doit bien pointer quelque part, puisqu'il a un attribut suivant. C'est l'objet de la section suivante.

4 La sentinelle, pour en finir avec null

Le dernier maillon doit pointer sur quelque chose. La réponse immédiate est « sur rien », null en Java, None en Python. Elle coûte cher : à partir de là, chaque opération doit se demander « est-ce que je suis au bout ? » avant de toucher à un suivant, et celle qui oublie de le demander casse.

On fait autre chose. On met au bout un maillon qui est toujours là, qui ne porte aucune donnée, et qui pointe sur lui-même. On l'appelle une sentinelle.

graph LR
  m1["2"] --> m2["3"] --> m3["4"] --> S(("S")) --> S

Une sentinelle est un maillon comme les autres, avec deux particularités : sa donnée n'existe pas, et son suivant est elle-même. Elle hérite donc de Maillon. Crée Sentinelle.java :

/**
 * Un maillon sans donnée (data vaut null) qui marque la fin d'une chaîne.
 * Une sentinelle pointe sur elle-même.
 */
class Sentinelle<T> extends Maillon<T> {
    Sentinelle() {
        super(null, null);
        this.suivant = this;
    }
}

null n'apparaît nulle part ailleurs

C'est la seule ligne de tout le chapitre où tu écriras null, et c'est exactement ce que la sentinelle achète. Quand tu auras besoin d'un maillon de fin, tu écriras new Sentinelle<>(), jamais null.

Si null réapparaît ailleurs dans ton code, c'est le signe que tu es en train de refaire à la main ce que la sentinelle fait pour toi.

5 Ton premier programme

Ajoute un main à la classe Maillon, à l'intérieur de la classe, sous le constructeur. C'est ton bac à sable pour toute la page.

    public static void main(String args[]) {

        // La chaîne 1 -> 2 -> 3 -> S
        Maillon<Integer> un = new Maillon<>(1, new Maillon<>(2, new Maillon<>(3, new Sentinelle<>())));

    }

Cette ligne-là mérite un instant. Elle se lit de l'intérieur vers l'extérieur : on fabrique d'abord la sentinelle, puis le maillon 3 qui la pointe, puis le maillon 2 qui pointe le 3, et enfin le maillon 1. L'ordre est imposé, puisque pour construire un maillon il faut déjà tenir son suivant.

C'est mot pour mot le Cons(1, Cons(2, Cons(3, Vide))) de Gleam.

6 Dessin, pour vérifier ton dessin

Un outil est fourni, qui dessine une chaîne telle qu'elle est réellement en mémoire. Récupère Dessin.java et place-le à côté de tes autres fichiers, sans rien y changer.

Il s'emploie en une ligne, n'importe où :

        Dessin.dessiner(un);                 // la chaîne qui commence à un
        Dessin.dessiner(un, "retire", m);    // la même, avec une flèche rouge nommée "retire" vers m

Trois choses à savoir avant de l'essayer.

  1. Il ne fait rien en mode Run. Il faut lancer en Debug (F5).
  2. Pose un point d'arrêt sur la ligne qui suit l'appel, sinon le programme se termine avant que tu aies regardé.
  3. Il écrit une image liste.png, à côté de tes fichiers .java. Ouvre-la dans VSCode : elle se met à jour toute seule à chaque arrêt.

Ajoute cette ligne à ton main, sous la construction de la chaîne, et pose ton point d'arrêt juste dessous :

        Dessin.dessiner(un, "un", un);

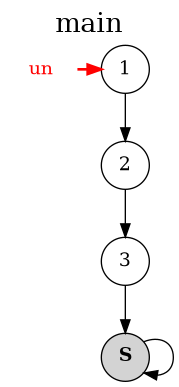

Tu dois obtenir exactement ceci :

Une chaîne de trois maillons portant 1, 2 et 3, terminée par une sentinelle grise qui pointe sur elle-même

Le titre est le nom de la méthode qui a appelé dessiner. La sentinelle est le rond gris marqué S, et sa flèche revient bien sur elle. Et le nom un est en rouge, à l'extérieur, avec sa flèche : c'est la règle 3 de la section 3, dessinée par la machine.

Dessin ne remplace pas ton crayon

Il dit si ton dessin était juste, il ne le fait pas à ta place. L'ordre est toujours le même, et il ne s'inverse pas : tu dessines, puis tu lances, puis tu compares. Un dessin obtenu sans l'avoir cherché ne t'apprend rien, et c'est à la main que tu écriras tes méthodes.

Construire, dessiner, vérifier (obligatoire)

Dans ton main, construis la chaîne 2 -> 3 -> 4 -> S de la section 3, en nommant m1 le premier maillon.

  1. Dessine-la d'abord sur ton cahier.
  2. Écris les trois lignes qui la construisent, une par maillon, sans emboîter les new les uns dans les autres cette fois.
  3. Ajoute Dessin.dessiner(m1); et lance en Debug.

Écris les trois lignes avant de dérouler la correction.

Correction
Maillon<Integer> m3 = new Maillon<>(4, new Sentinelle<>());
Maillon<Integer> m2 = new Maillon<>(3, m3);
Maillon<Integer> m1 = new Maillon<>(2, m2);

L'ordre est imposé, et c'est pour cela que la première ligne est celle du bout : pour construire un maillon, il faut déjà tenir son suivant.

Une fois les trois lignes écrites, la version emboîtée de la section 5 se relit toute seule : c'est la même chose, sans les noms intermédiaires.

7 Le fichier de tests

Crée MaillonTest.java à côté des autres, et mets-y ceci. Chaque test que la suite te donne se colle à l'intérieur de la classe, avant son accolade fermante.

import static org.junit.jupiter.api.Assertions.*;

import java.util.ArrayList;
import java.util.List;
import org.junit.jupiter.api.DisplayName;
import org.junit.jupiter.api.Test;

/** Tests de Maillon et de Sentinelle. */
public class MaillonTest {

    /**
     * Construit la chaîne xs[0] -> xs[1] -> ... -> S et renvoie son premier maillon
     * (la sentinelle si xs est vide).
     */
    static Maillon<Integer> chaine(Integer... xs) {
        Maillon<Integer> res = new Sentinelle<>();
        for (int i = xs.length - 1; i >= 0; i--) {
            res = new Maillon<>(xs[i], res);
        }
        return res;
    }

    /** Renvoie les données de la chaîne qui commence à m, jusqu'à la sentinelle. */
    static <T> List<T> contenu(Maillon<T> m) {
        List<T> res = new ArrayList<>();
        Maillon<T> ptr = m;
        while (!(ptr instanceof Sentinelle)) {
            res.add(ptr.data);
            ptr = ptr.suivant;
        }
        return res;
    }
}

chaine(1, 2, 3) construit une chaîne, contenu en rend les données sous une forme qui se compare d'un coup. Les trois assertions qui reviennent partout, et la façon de lire un échec, sont sur la page Java, l'atelier.

Voici les deux premiers tests, qui vérifient ce que tu as déjà écrit. Colle-les et lance-les : ils doivent passer tout de suite.

    @Test
    @DisplayName("Maillon(data, suivant) stocke la donnée et le suivant")
    void maillonConstructeur() {
        Maillon<Integer> fin = new Sentinelle<>();
        Maillon<Integer> m = new Maillon<>(5, fin);
        assertEquals(5, m.data);
        assertSame(fin, m.suivant);
    }

    @Test
    @DisplayName("Sentinelle() crée un maillon sans donnée qui pointe sur lui-même")
    void sentinelle() {
        Sentinelle<Integer> s = new Sentinelle<>();
        assertNull(s.data);
        assertSame(s, s.suivant);
    }

8 Trois opérations, et leur contrat

Construire une chaîne à la main est vite pénible. On donne donc au maillon trois opérations, qui ne font que rebrancher des flèches : aucune ne crée ni ne détruit de maillon.

Dans le tableau, ce maillon désigne celui sur lequel on appelle la méthode.

Opération Ce qu'elle fait Précondition Coût
insereApres(m) insère le maillon m entre ce maillon et son suivant aucune O(1)
decrocheProchain() décroche de la chaîne le maillon qui suit ce maillon et le renvoie. La chaîne se referme derrière lui, et il emporte sa flèche il y a un vrai maillon après celui-ci, c'est-à-dire que son suivant n'est pas la sentinelle O(1)
avancer(k) renvoie le maillon situé k crans plus loin. avancer(0) renvoie ce maillon, et arrivé sur la sentinelle on y reste k positif ou nul, sinon IllegalArgumentException O(k)

Suivre les flèches, sur papier (obligatoire)

On part de la chaîne 1 -> 2 -> 3 -> 4 -> S, dont les maillons s'appellent a, b, c, d.

Dessine la chaîne après chacune des quatre lignes, dans l'ordre. Pour chaque ligne, écris :

  • la chaîne obtenue, sous la forme 1 -> ... -> S
  • la donnée du maillon renvoyé, quand la méthode en renvoie un
  • vers quoi pointe ce maillon renvoyé.
Maillon<Integer> neuf = new Maillon<>(9, new Sentinelle<>());
a.insereApres(neuf);                            // ligne 1
Maillon<Integer> x = a.decrocheProchain();      // ligne 2
c.insereApres(x);                               // ligne 3
Maillon<Integer> y = a.avancer(2);              // ligne 4

Tu n'as que le tableau de contrats ci-dessus, et il suffit : ces quatre lignes se déroulent sans avoir écrit une ligne de code.

Dessine les quatre étapes avant de dérouler la correction.

Correction

Ligne 1. 1 -> 9 -> 2 -> 3 -> 4 -> S. Rien n'est renvoyé.

Ligne 2. 1 -> 2 -> 3 -> 4 -> S, la chaîne s'est refermée derrière le maillon décroché. x porte 9, et il emporte sa flèche : il pointe toujours vers le maillon 2, qui ne le sait pas.

Ligne 3. 1 -> 2 -> 3 -> 9 -> 4 -> S. C'est le même objet x qu'à la ligne 2, déplacé, aucun maillon n'a été créé. Et sa flèche a changé toute seule : insereApres la rebranche vers 4, c'est sa première affectation.

Ligne 4. y porte 3. On part de a, un cran mène à 2, deux crans mènent à 3.

La ligne 3 est la seconde moitié de la ligne 2 : décrocher, puis réinsérer ailleurs. C'est ainsi que tout se déplacera dans ce chapitre.

Une de plus, sur la sentinelle

Que renvoie a.avancer(10) sur la chaîne de départ, qui n'a que quatre maillons ? Et a.avancer(100) ?

Réponse

Les deux renvoient la sentinelle, et c'est le même objet dans les deux cas. Une fois dessus, on n'en bouge plus, puisqu'elle pointe sur elle-même. Avec null au bout, les deux appels auraient planté.

9 À écrire : les trois opérations

Chaque méthode se place dans la classe Maillon, sous le constructeur et au-dessus du main.

Dans les squelettes qui suivent, ... marque ce que tu as à écrire.

insereApres (obligatoire)

/**
 * Insère le maillon m juste après celui-ci, en O(1).
 *
 * Exemple : un pointe sur 1 dans 1 -> 2
 *   un.insereApres(new Maillon<>(5, new Sentinelle<>()));   // 1 -> 5 -> 2
 */
void insereApres(Maillon<T> m) {
    ...
    ...
}

Deux affectations, et l'ordre compte : m doit d'abord apprendre où va la suite de la chaîne, et ce maillon ne peut le pointer qu'ensuite. Dans l'autre ordre, plus rien ne désigne le maillon qui suivait.

Dessine les deux ordres avant de choisir.

    @Test
    @DisplayName("insereApres branche un maillon juste après")
    void insereApres() {
        Maillon<Integer> c = chaine(1, 3);
        Maillon<Integer> m = new Maillon<>(2, new Sentinelle<>());
        c.insereApres(m);
        assertEquals(List.of(1, 2, 3), contenu(c));
        assertSame(m, c.suivant);

        // Sur le dernier maillon : on ajoute avant la sentinelle
        Maillon<Integer> f = chaine(1, 2);
        f.suivant.insereApres(new Maillon<>(3, new Sentinelle<>()));
        assertEquals(List.of(1, 2, 3), contenu(f));
        assertInstanceOf(Sentinelle.class, f.suivant.suivant.suivant);
    }

decrocheProchain (obligatoire)

/**
 * Retire de la chaîne le maillon qui suit celui-ci et le renvoie, en O(1).
 *
 * Exemple : un pointe sur 1 dans 1 -> 5 -> 2
 *   Maillon<Integer> m = un.decrocheProchain();   // 1 -> 2, et m.data vaut 5
 */
Maillon<T> decrocheProchain() {
    Maillon<T> m = ...;
    ...
    return m;
}

La première ligne est déjà là, et elle dit l'essentiel : il faut garder une référence vers le maillon décroché avant de le sortir de la chaîne, sinon plus rien ne le désigne et tu ne peux plus le renvoyer.

    @Test
    @DisplayName("decrocheProchain retire le maillon suivant et le renvoie")
    void decrocheProchain() {
        Maillon<Integer> c = chaine(1, 2, 3);
        Maillon<Integer> deux = c.suivant;
        Maillon<Integer> m = c.decrocheProchain();
        assertSame(deux, m);
        assertEquals(List.of(1, 3), contenu(c));

        // Le dernier maillon : la chaîne se raccroche à la sentinelle
        Maillon<Integer> f = chaine(1, 2);
        Maillon<Integer> dernier = f.decrocheProchain();
        assertEquals(2, dernier.data);
        assertEquals(List.of(1), contenu(f));
        assertInstanceOf(Sentinelle.class, f.suivant);
    }

avancer (obligatoire)

Deux choses de Java que tu n'as pas encore vues sont données ici : la façon de refuser un argument, et la boucle for. Le commentaire donne la ligne Python correspondante.

/**
 * Renvoie le maillon situé k crans plus loin, en O(k).
 * Arrivé sur la sentinelle de fin, on y reste, car elle pointe sur elle-même.
 *
 * Exemple : un pointe sur 1 dans 1 -> 2 -> 3 -> S
 *   un.avancer(0);   // le maillon 1
 *   un.avancer(2);   // le maillon 3
 *   un.avancer(5);   // la sentinelle S
 */
Maillon<T> avancer(int k) {
    if (k < 0) {
        throw new IllegalArgumentException("k doit être positif ou nul");
    }
    Maillon<T> ref = this;

    // for i in range(0, k):
    for (int i = 0; i < k; i++) {
        ...
    }
    return ref;
}

Une seule ligne à écrire, dans la boucle. Demande-toi ce qui doit avoir changé après un tour, et une seule chose a le droit de changer.

    @Test
    @DisplayName("avancer(k) renvoie le maillon k crans plus loin, et reste sur la sentinelle")
    void avancer() {
        Maillon<Integer> c = chaine(1, 2, 3);
        assertSame(c, c.avancer(0));
        assertEquals(3, c.avancer(2).data);
        Maillon<Integer> s = c.avancer(3);
        assertInstanceOf(Sentinelle.class, s);
        assertSame(s, c.avancer(10), "on reste sur la sentinelle");

        // k négatif
        assertThrows(IllegalArgumentException.class, () -> c.avancer(-1));
    }
Indice

ref est une flèche, pas un rond : l'affecter ne déplace aucun maillon, cela déplace seulement l'endroit où la flèche arrive.

Dessine la chaîne, pose ref sur le premier maillon, et demande-toi où elle doit être après le premier tour. La ligne à écrire est la réponse.

Avant d'ouvrir la solution

En une phrase, sur ton cahier : qu'est-ce que l'indice t'a appris sur ce qui n'allait pas dans ton code ?

Solution
        ref = ref.suivant;

Relance tout

Les cinq tests de MaillonTest doivent passer. Si l'un d'eux échoue, lis le message : expected est ce qu'on attendait, but was ce que ton code a produit.

Et garde ces trois méthodes en tête telles qu'elles sont : aucune ne parle de la fin de la chaîne, aucune ne parle de null. Elles ne font que rebrancher des flèches, et c'est ce qui leur permettra de resservir sans une ligne de changement sur la page suivante.

10 Ce que cela coûte

Trois opérations, deux en O(1) et une en O(k). Ce tableau est court, et pourtant il contient déjà tout ce qui distingue une chaîne d'un tableau.

Coût Opération
O(1) insereApres, decrocheProchain
O(k) avancer(k)

Ce que la flèche unique interdit (obligatoire)

La chaîne est 1 -> 2 -> 3 -> 4 -> S. Tu tiens une référence m vers le maillon qui porte 3, et lui seul : tu ne tiens pas les autres.

  1. Est-ce que m.decrocheProchain() retire le maillon qui porte 3 ? Sinon, lequel retire-t-il ?
  2. Quel maillon faut-il tenir pour retirer de la chaîne celui qui porte 3 ?
  3. Tu tiens aussi le premier maillon. Combien de crans faut-il parcourir depuis lui pour atteindre le maillon qu'il te faut ? Et si la chaîne avait n maillons et que m était le dernier ?
  4. En Python, t.insert(2, 7) sur une liste t de n cases coûte O(n). insereApres coûte O(1). D'où vient l'écart ?

Écris tes quatre réponses avant de dérouler la correction.

Correction
  1. Non. decrocheProchain retire le maillon qui suit celui sur lequel on l'appelle, donc ici celui qui porte 4. Un maillon ne peut rien faire à lui-même : il n'a aucune flèche qui arrive sur lui.
  2. Celui qui porte 2. Pour retirer un maillon, il faut tenir son précédent, c'est la seule façon de refermer la chaîne.
  3. Un cran. Et si m était le dernier d'une chaîne de n maillons, il faudrait en parcourir n - 2, donc O(n).
  4. Dans un tableau, les cases sont côte à côte en mémoire : en insérer une oblige à décaler toutes les suivantes. Dans une chaîne, les maillons sont n'importe où, et insérer revient à rebrancher deux flèches, quel que soit le nombre de maillons.

Retiens le partage, il décidera de tout sur la page suivante. Une chaîne est imbattable là où on est déjà, et lente pour arriver quelque part.

La suite

Tu as la brique. La page suivante en fait une collection, en déplaçant la sentinelle : elle passera de la fin au début, et la liste deviendra sa propre sentinelle.
